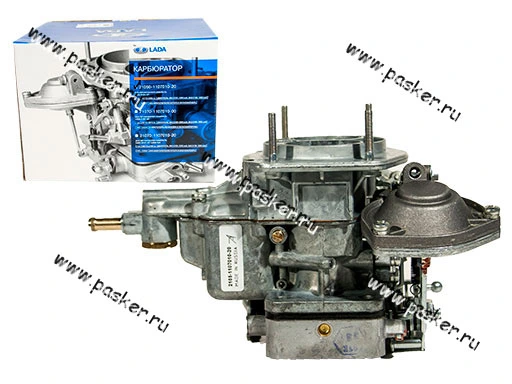

Карбюратор 2105-20 LADA Image

Двигатель - ВАЗ-2101, 2105
Vh см3 - 1200,1300
Комплектация - Без микропереключателя,без экономайзера
Используется на автомобилях - ВАЗ-2101, 21011, 21063
Регулировки на карбюраторы типа "ОЗОН" :
Диффузор 1 смес.камера - 21/28
Диффузор 2 смес.камера - 25/32
Распылитель смеси 1 кам. - 2105-1107410 T=3,5 штифт
Распылитель смеси 2 кам. - 2101-1107410 T=4,5 штифт
Главный топливный жиклёр 1 камеры - 2105-1107336-30 T=107
Главный топливный жиклёр 2 камеры - 2107-1107336-10 T=162
Главный воздушный жиклёр 1 камеры - 2101-1107316 T=170
Главный воздушный жиклёр 2 камеры - 2101-1107316 T=170
Топливный жиклёр х/хода 1 камеры - 2101-1107324-10 T=50
Топливный жиклёр х/хода 2 камеры - 2101-1107334 T=60
Воздушный жиклёр х/хода 1 камеры - 2103-1107312 T=170
Воздушный жиклёр х/хода 2 камеры - 2101-1107311 T=70
Топливный жиклёр ускорительного насоса - 2101-1107385 T=40
Перепуск. жиклёр ускорительного насоса - 2101-1107347 T=40
Топливный жиклёр эконостата - 2101-1107346 T=150
Воздушный жиклёр эконостата - 2103-1107319 T=120
Эмульсинный жиклёр эконостата - 2101-1107345-10 T=150
Жиклёр пневмопривода 1 камеры - 2105-1107311-10 T=120
Жиклёр пневмопривода 2 камеры - 2105-1107311 T=100
Жиклёр демпфирующий пуск. устройства - 2101-1107349 T=70
Байластный жиклёр х/хода - 2103-1107319 T=120
Приоткрытие дросселя при запуске - 0,7 - 0,8 (70,80) 0,5-0,55
Приоткрытие воздушной засл.пуск.ус-ом - 5 + 0,5 (70,80) 6+0,25
Уровень топлива в топл.камере, мм - 6,5 + 0,25
Производительн. уск.насоса, куб. см - 5,25 - 8,75
